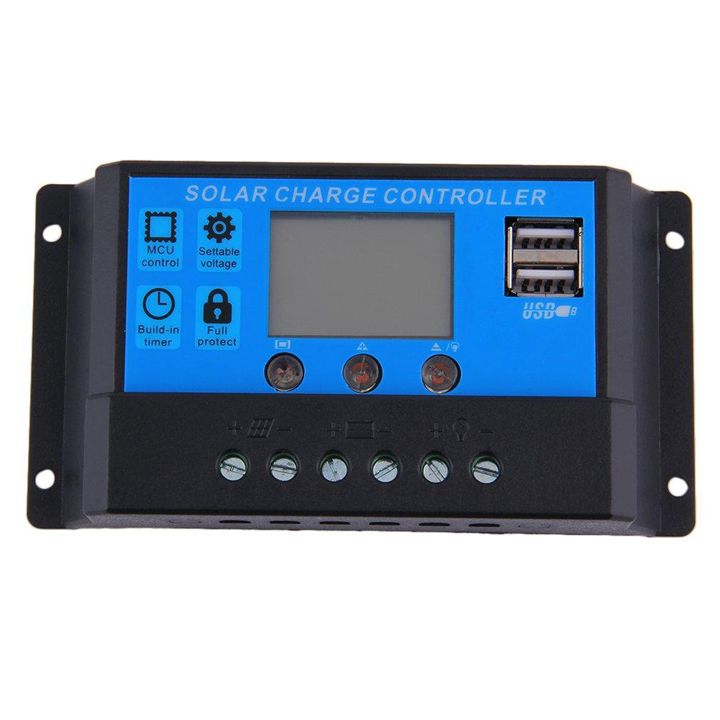

Sạc pin năng lượng mặt trời 12V 30A-24V 30A

Điều khiển sạc năng lượng mặt trời, 12/24V/30A, có màn hình LCD hiển thị, có ngõ ra USB sạc điện thoại di động

Dòng sạc 30A/ xả tương đương 360W/12V

Dòng sạc 30A/ xả tương đương 720W/24V

Đơn giản, dễ sử dụng, hiệu quả, thân thiện với môi trường

Chỉ thích hợp với Ắc quy axit chì: AGM và GEL

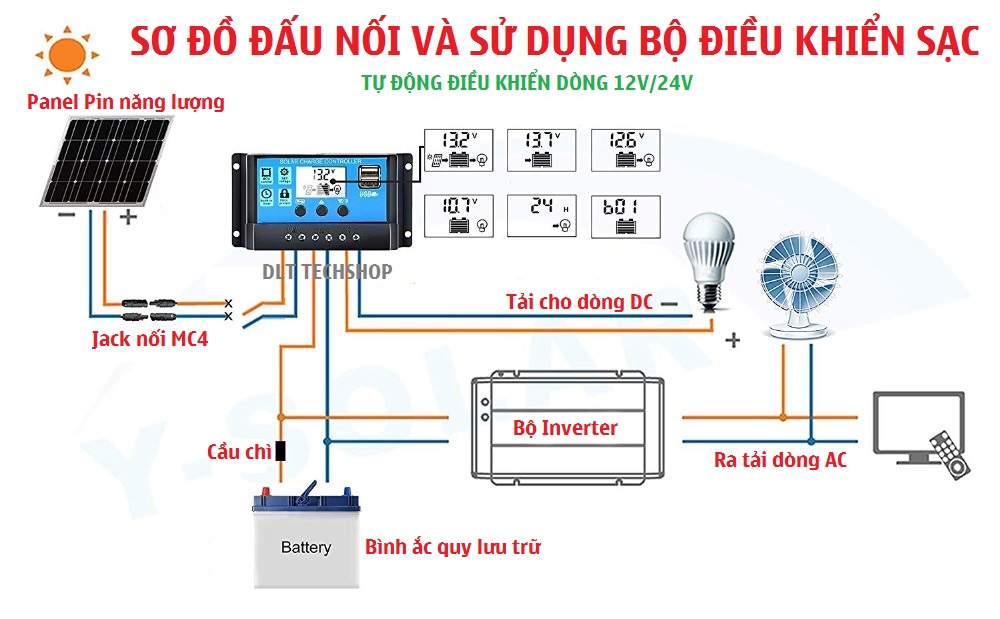

Lưu ý kết nối bộ điều khiển sạc với bình ắc quy trước sau đó mới kết nối với bộ điều khiển sạc với tải

1. Sạc pin năng lượng mặt trời 12V 30A-24V 30A

   Điều khiển sạc năng lượng mặt trời, 12/24V/30A, có màn hình LCD hiển thị, có ngõ ra USB sạc điện thoại di động

   Dòng sạc 30A/ xả tương đương 360W/12V

   Dòng sạc 30A/ xả tương đương 720W/24V

   Đơn giản, dễ sử dụng, hiệu quả, thân thiện với môi trường

   Chỉ thích hợp với Ắc quy axit chì: AGM và GEL

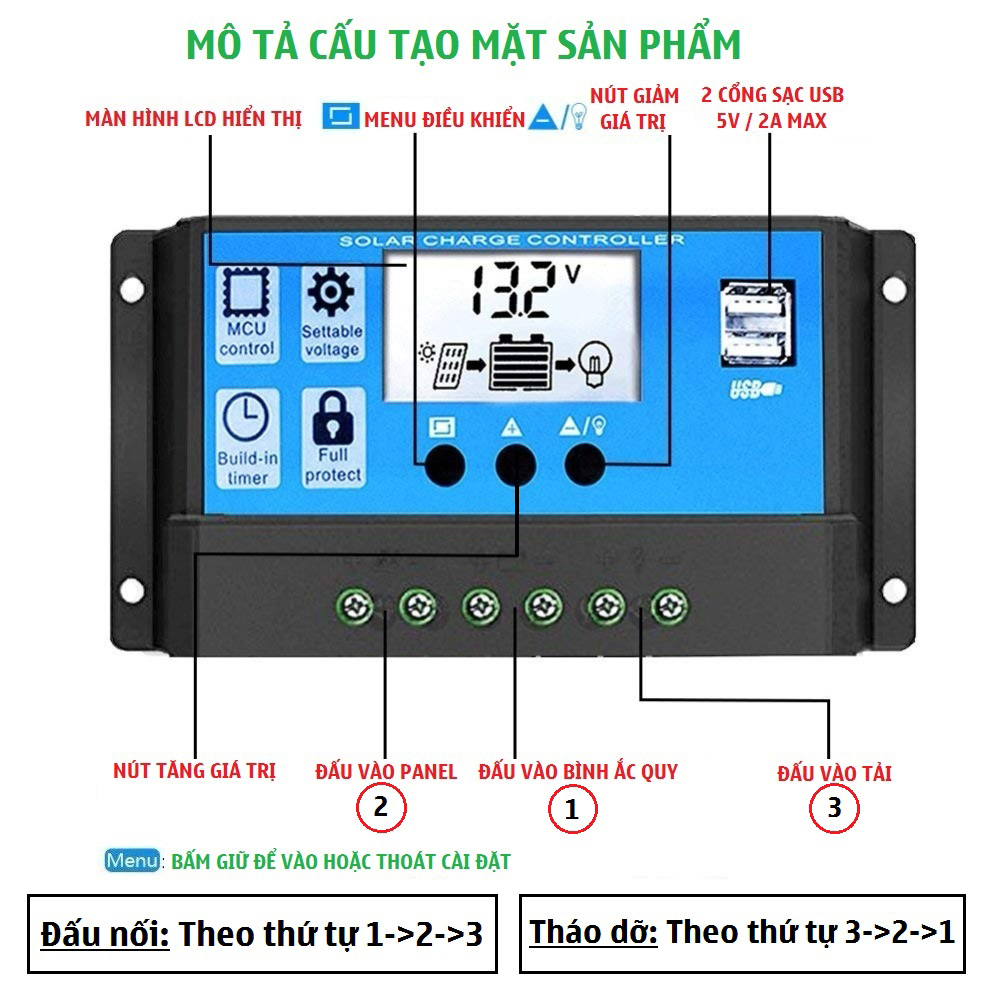

   Lưu ý kết nối bộ điều khiển sạc với bình ắc quy trước sau đó mới kết nối với bộ điều khiển sạc với tải

2. Thông số:

Hướng dẫn tính toán và thiết kế hệ thống điện mặt trời độc lập

Phần 1. Tính toán số lượng và công suất cho từng thiết bị.

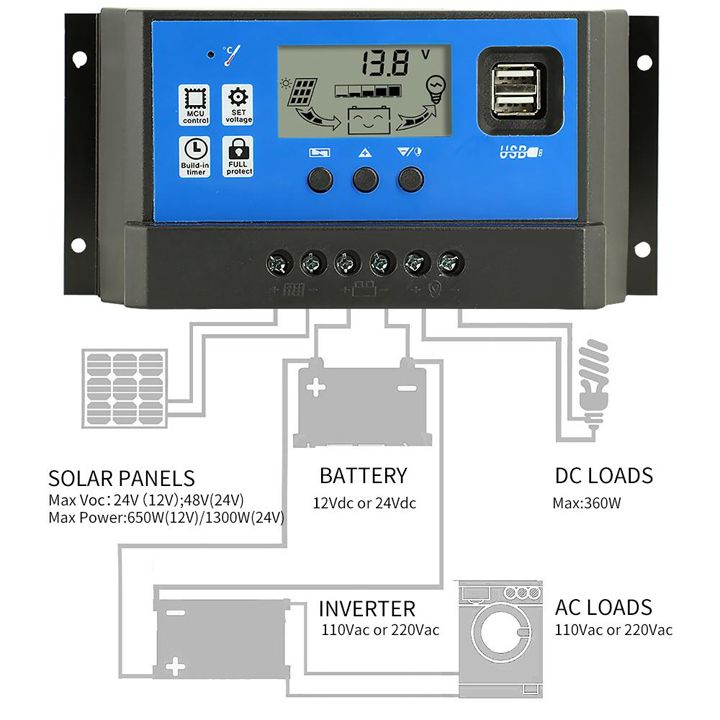

Một hệ thống điện mặt trời độc lập bao gồm 4 thành phần chính:

1. Tấm PV

2. Bộ điều khiển sạc năng lượng mặt trời

3. Bộ kích điện Inventer

4. Ắc quy

Trong ví dụ này mình dùng một tấm pin mặt trời 255W, 24V, hai bình ắc quy 12v 100Ah, bộ điều khiển sạc 30A 24V PWM.

Bước 1. Tính toán phụ tải.

Liệt kê tất cả các thiết bị điện trong gia đình, ước lượng thời gian sử dụng, xem công suất ghi trên từng thiết bị.

Từ các thông số trên tính ra Wh. Ví dụ như mỗi ngày dùng đèn 11W trong 5 giờ, quạt 50W trong 3 giờ, TV 80W trong 2 giờ. Suy ra 11x5 + 50x3 + 80x2 = 365Wh.

Đối với gia đình trước dùng điện lưới có thể đọc thông tin trong hóa đơn tiền điện, sau đó chia cho 30 ngày. VD tháng trước dùng 90 ký điện tính được mỗi ngày dùng 90.000/30 = 3000Wh

Bước 2. Chọn ắc quy.

Hệ thống điện mặt trời độc lập cần một bộ lưu trữ điện để dùng vào ban đêm, ngoài ra còn có chức năng ổn áp và cung cấp dòng ổn định cho thiết bị cả ngày lẫn đêm. Trong ví dụ này chúng ta dùng 2 bình đấu song song cho điện áp DC 12V.

Pin mặt trời thường dùng ắc quy 100% GEL cho độ bền cao và chu kỳ phóng xả sâu. Loại ắc quy này cũng thường dùng cho ngành viễn thông nên còn gọi là ắc quy viễn thông, tuổi thọ từ 3-5 năm, một số hãng sản xuất được ắc quy có tuổi thọ 20 năm.

Dung lượng của pin hay ắc quy thường tính theo đơn vị ampe giờ Ah. Theo tính toán ở bước 1 và đối với điện áp DC 12V suy ra dung lượng cần là 365/12 = 30.42 Ah. Trừ hao khoảng 20% hiệu suất của ắc quy, ta chọn bình có dung lượng khoảng 40Ah.

Bước 3. Chọn tấm PV.

Lấy kết quả tính được ở bước 2, ta tính được số ký điện mà tấm PV cần tạo ra:

40Ah x 12V = 480Wh

Một ngày nắng bình thường, lượng điện tạo ra trong 12 tiếng có thể tính rút gọn thành 4 tiếng với công suất tối đa.

Như vậy cần chọn tấm PV 12V có công suất: 480Ah / 4 = 120W.

Bước 4. Chọn bộ điều khiển sạc.

Bộ điều khiển sạc năng lượng mặt trời nằm giữa ắc quy và tấm PV, chức năng chính là duy trì điện áp ổn định để sạc cho ắc quy.Có 3 loại sạc:

1. ON/OFF

2. PWM

3. MPPT

Không nên dùng loại ON/OFF vì hiệu suất rất thấp, loại MPPT có hiệu suất cao nhất nhưng khá đắt tiền nên tùy trường hợp để chọn MPPT hay PWM.

Có 3 loại sạc:

1. ON/OFF

2. PWM

3. MPPT

Không nên dùng loại ON/OFF vì hiệu suất rất thấp, loại MPPT có hiệu suất cao nhất nhưng khá đắt tiền nên tùy trường hợp để chọn MPPT hay PWM.

Bộ sạc PWM

Hệ thống 12V DC nên dùng bộ điều khiển sạc 12V, suy ra dòng điện 120W / 12V = 10A.

Vậy ta chọn bộ sạc 12V, dòng lớn hơn 10A.
