Công tơ điện tử 6 thông số 100A đo dòng, đo điện áp, đo công suất...vvv

Công tơ điện tử 1pha 6 thông số 100A đo dòng, đo điện áp, đo công suất có đèn nền có chức năng Resset phù hợp lắp cho hệ thống điện hộ gia đình đo điện phòng trợ....vvv

Mô tả về công tơ điện tử 1 pha 6 thông số

Công tơ điện tử AC P06S-100 110~250VAC 100A 22kW có thiết kế nhỏ gọn, an toàn và dễ sử dụng, có chức năng đo và hiển thị:

+ điện áp

+ dòng điện

+ công suất sử dụng

+ điện năng tiêu thụ của thiết bị

+ tần số dòng điện

+ Thông số công suất

Có cảnh báo công suất

Có đèn nền

Có chức năng Resset xóa bỏ thông số cũ

Sai số +- 2%

Ứng dụng của bộ công tơ điện tử 100A

Thông số kỹ thuật công tơ điện tử 6 thông số 100A

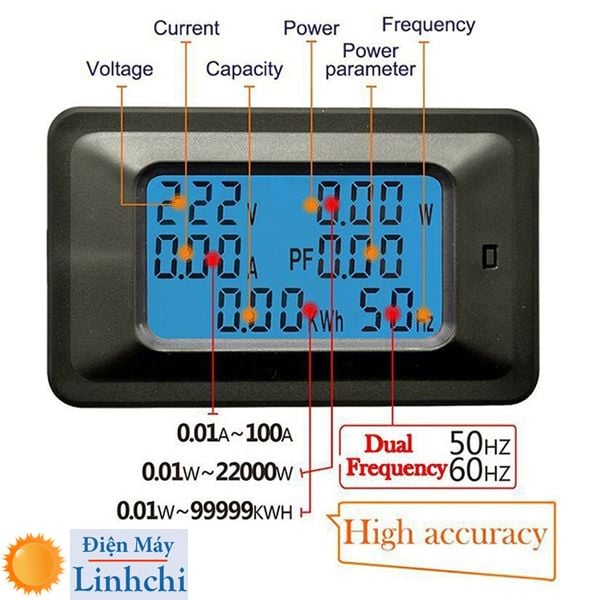

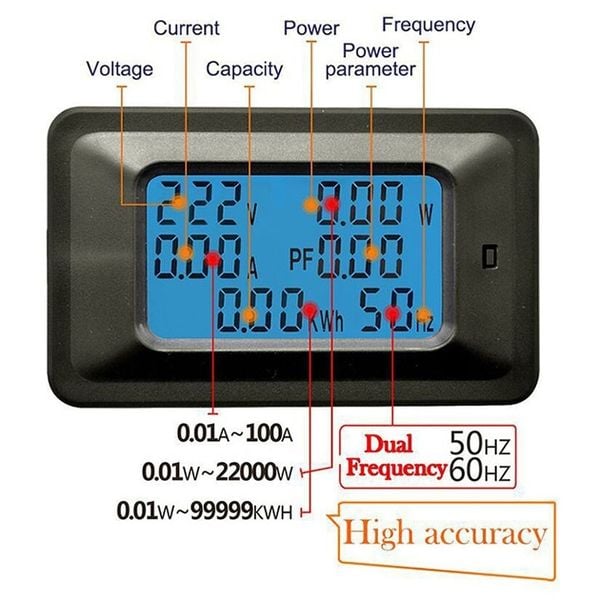

Công tơ điện tử có thể theo dõi được 6 thông số về điện:

- Công suất (max 22,000 W)

- Số điện (max 99999 KWh, lưu cả khi bị mất điện)

- Cường độ dòng điện (max 100A)

- Hiệu điện thế (110-250V)

- Hệ số công suất

- Tần số 50Hz

- Độ chính xác điện áp: ±1%

- Độ chính xác công suất : ±2%

BỘ SẢN PHẨM BAO GỒM: 1 công tơ và 1 cảm biến dòng gắn ngoài

Hướng dẫn lắp đặt công tơ điện 1 pha 6 thông số

Công tơ điện tử Lắp đặt dễ dàng, không cần phải đấu cả dây điện to vào mà chỉ cần luồn dây nóng qua cục cảm biến.

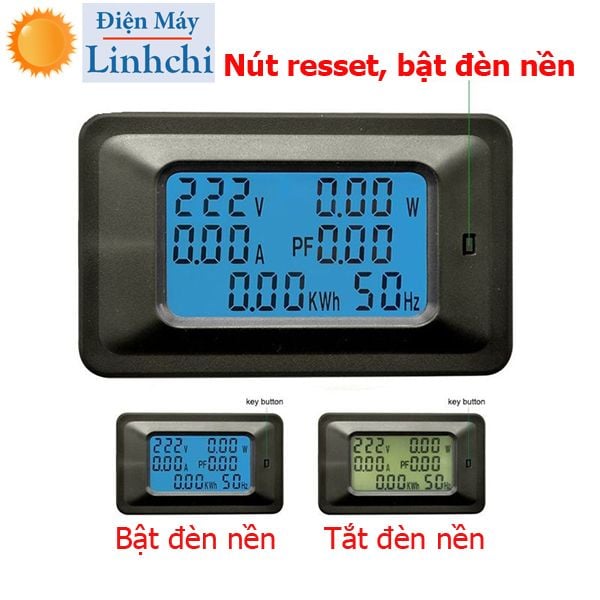

Hướng dẫn sử dụng nút bấm:

- Bấm 1 lần để tắt hoặc bật đèn đền

- Bấm và giữ 5 giây để reset về 0

Lưu ý: +Sau khi lắp đặt mà chỉ số công suất và công suất tiêu thụ không hiện thì là do đấu nhầm chiều cục từ = > Chỉ cần đảo lại chiều cục từ hoặc đổi vị trí của dây đỏ và đen của cục từ là được

+Ký hiệu L (là dây nóng - dây lửa), N (là dây lạnh - trung tính) đây là ký hiệu tiếng anh không phải viết tắt của từ Nóng - Lạnh (SP không bao gồm hộp màu trắng bên ngoài, hộp màu trắng chỉ để minh họa cách lắp đặt)

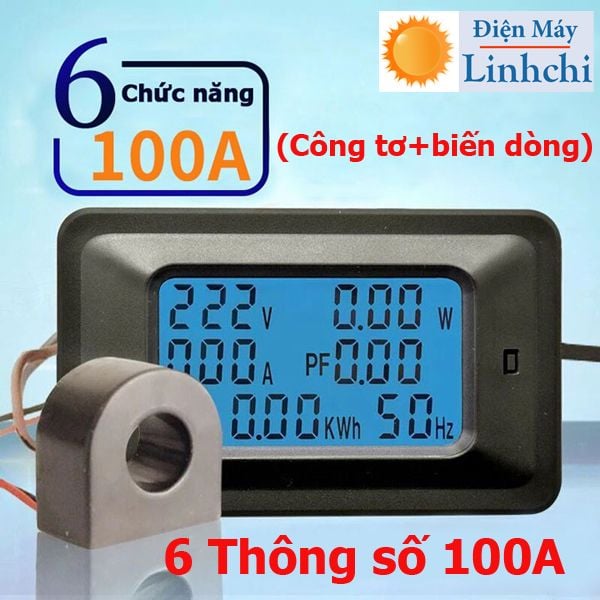

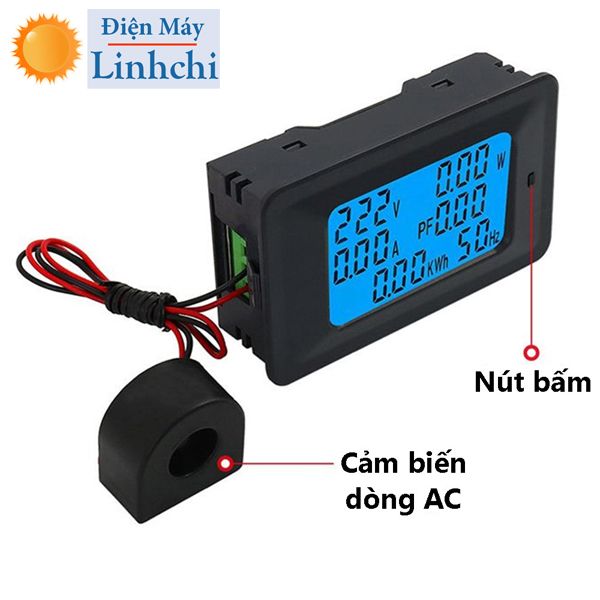

Hình ảnh sản phẩm bộ công tơ điện tử 100A

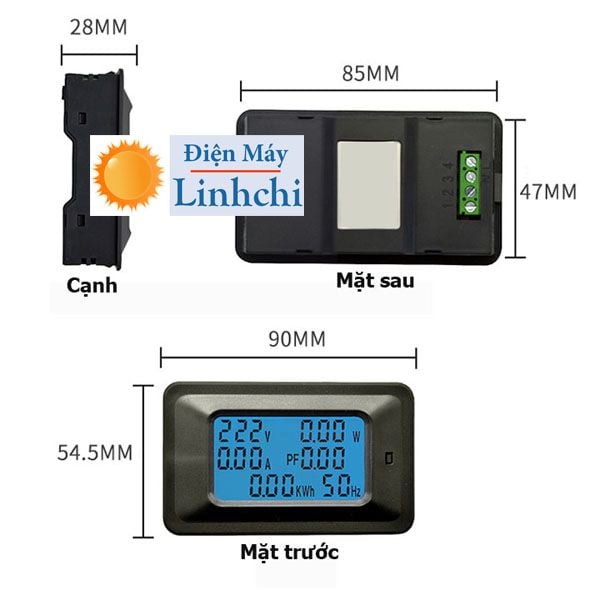

Kích thước bộ công tơ

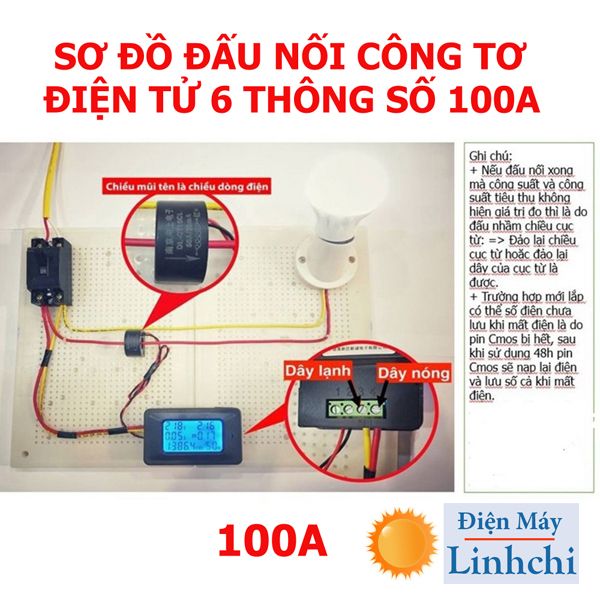

Sơ đồ đấu dây công tơ điện tử 6 thông số 100A

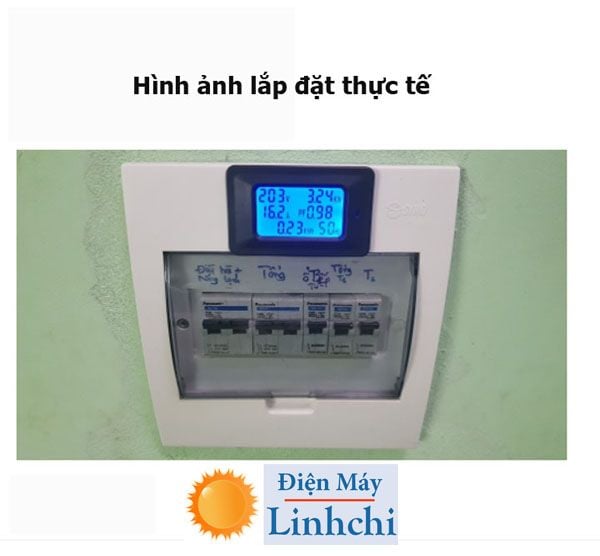

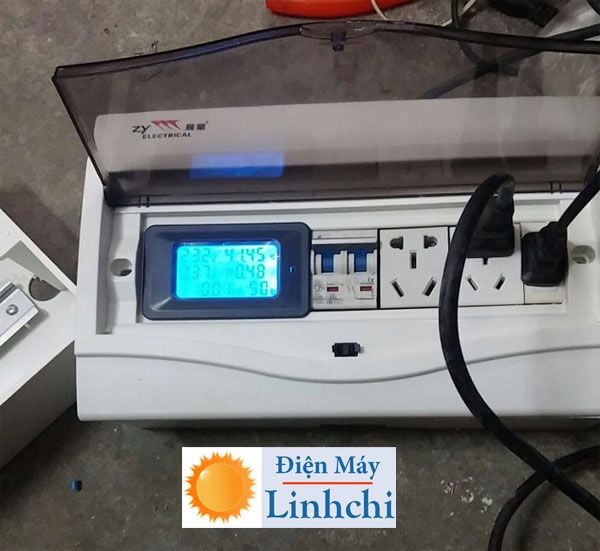

Hình ảnh lắp đặt thực tế
