VAN ĐIỆN TỪ

Van điện từ là gì

Van điện từ hay còn gọi là Solenoid Valve là một thiết bị điện dùng để điều khiển các dòng lưu chất như: Khí, Nước và Gas. Van hoạt động bởi các loại điện áp là: 220vAC hoặc 24vDC, 12vDC. Có một cuộn dây trong lõi của van, khi van được cấp điện thì nhờ có từ trường sinh ra trong cuộn dây sẽ làm Pít tông thắng lực đàn hồi của lò xo trong van, từ đó sẽ làm cho pít tông di chuyển lên hoặc xuống tùy thuộc vào loại van (Có hai loại là van thường đóng hoặc thường mở). Khi ngừng cấp điện lực đàn hồi của lò xo sẽ đẩy hoặc kéo pít tông trở lại vị trí ban đầu.

Để hiểu rõ hơn về van mời các bạn cùng đi tìm hiểu về cấu tạo của dòng van này nhé!

Cấu tạo van điện từ

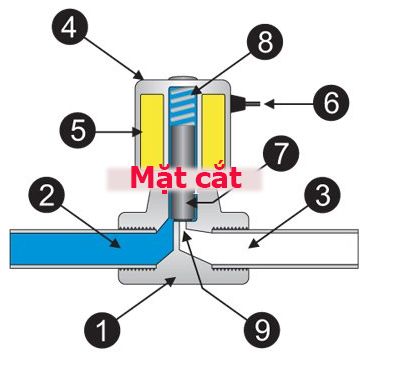

Từ mặt cắt đứng của van ta có thể thấy được các chi tiết sau tương ứng với mặt cắt

Thân van: Được làm từ các vật liệu như: đồng thau, inox hoặc nhựa.
Môi chất đi qua van: Nước, Khí, Gas.
Ống rỗng: Là ống khi dòng lưu chất chưa chảy qua van
Vỏ bên ngoài cuộn hút.
Cuộn coil : Sinh ta từ trường để làm di chuyển pít tông . Hiện nay, trên thị trường có 2 loại coil nhôm và coil đồng. Cuộn coil là dây đồng quấn tạo thành. Coil bằng đồng sẽ tỏa ít nhiệt hơn, bền bỉ, tuổi thọ cao hơn so với coil bằng nhôm.
Dây điện để kết nối với nguồn điện. Có thể dùng điện áp 220v, 24v, 110v và 380v
Trục của van điện từ.
Lò xo để di chuyển pít tông về trạng thái ban đầu sau khi ngắt nguồn điện.
Khe hở để khi pít tông di chuyển thì lưu chất sẽ đi qua.

Trên đây là cấu tạo của van điện từ. Bên cạnh đó, để biết van hoạt động thế nào mời các bạn cùng chúng tôi đi tìm hiểu những thông tin sau đây nhé !

Nguyên lý hoạt động van điện từ

Về cơ bản thì van solenoid sẽ có hai loại, là van điện từ thường mở ( NO) và van điện từ thường đóng (NC). Về nguyên lý hoạt động của 2 loại này thì hoàn toàn khác nhau. Sau đây chúng ta cùng tìm hiểu từng loại.

Loại thường đóng

Là dòng van ở trạng thái ban đầu là van đóng nên các lưu chất như nước, khí và gas không thể di chuyển qua. Khi van được cấp điện thì cuộn dây ( Cuộn dây 5 như hình trên) sẽ sinh ra từ trường làm cho lực đẩy của pít tông thắng lực đàn hồi của lò xo. Khi đó pít tông di chuyển lên trên, nhờ vậy lưu chất sẽ chảy qua khe hở ( Khe hở 9 như mặt cắt bên trên). Khi ngừng cấp điện cho van điện từ thì lực đàn hồi của lò xo (Lò xo 5 như mặt cắt trên) sẽ đẩy pít tông trở lại vị trí ban đầu, khi đó van sẽ lại đóng như trạng thái ban đầu.

Loại thường mở

Nguyên lý hoạt động của van điện từ thường mở sẽ trái ngược với van thường đóng. Khi chưa cấp nguồn điện van sẽ luôn trong trạng thái mở (lưu chất luôn luôn chảy qua van). Sau khi được cấp nguồn điện thì van chuyển từ trạng thái mở qua trạng thái đóng và không cho lưu chất chảy qua. Thường là van sẽ được đóng mở gián tiếp.

Ưu điểm

Hiện nay, trên thị trường có rất nhiều dòng van điều khiển khác nhau tuy nhiên van solenoid vẫn là lựa chọn hàng đầu của người sử dụng. Từ đó cho thấy so với các dòng van khác cùng chức năng thì dòng van này có nhiều ưu điểm vượt trội hơn rất nhiều. Sau đây, chúng tôi sẽ liệt kê một số ưu điểm của dòng van này.

Đầu tiên phải kể đến là van được thiết kế chế độ đóng mở tự động nhanh với công suất ổn định- nó cũng là điểm quan trọng nhất của van. Thời gian chuyển đổi trạng thái làm việc của van điện từ 1-3s, gần như tương đương với thời gian chúng ta đóng ngắt nguồn điện.

Do van có thể sử dụng đa dạng nguồn điện áp vì vậy khách hàng có thể dễ dàng lựa chọn loại van phù hợp cho hệ thống của mình.

Van được cấu tạo từ nhiều loại chất liệu khác nhau như đồng, inox, gang, nhựa.. Vì thế, tùy thuộc vào môi chất mà khách hàng có thể lựa chọn loại van phù hợp.

Do van có thiết kế nhỏ gọn, vật liệu bền nên rất thuận tiện cho việc di chuyển, lắp đặt và thay thế trong mọi không gian, vị trí cho dù môi trường có tính chất khắc nghiệt như: nước nóng, nước lạnh, hơi hay hóa chất…

Van có chế độ đóng/mở tự động kết hợp với các thiết bị hẹn giờ, cảm biến sẽ ít tiêu tốn điện năng, giảm việc sử dụng nhân công điều khiển trực tiếp từ đó tiết kiệm các chi phí.

Do các dòng van điện từ đều có giá cả phải chăng, cho nên nó phù hợp với nhu cầu sử dụng của mọi đối tượng khác hàng từ những khách hàng sử dụng dân dụng nhỏ lẻ cho đến các hệ thống lớn trong các nhà máy xí nghiệp. Vì vậy dòng van dòng van này đang được cung cấp phổ biến, có thể dễ dàng tìm mua ở bất kỳ địa chỉ bán van công nghiệp nào.

Nhược điểm

Cho dù dòng van này có rất nhiều điểm ưu việt nhưng khi sử dụng vẫn còn phát sinh một số lỗi cần khắc phục như sau:

Do để van hoạt động được thì cần phải có điện năng nên sẽ bị ảnh hưởng khi mất điện hoặc điện gặp sự cố, chập chờn khiến van không đóng mở kịp thời theo đúng yêu cầu.

Tiếp đến lượng lưu chất đi qua van bị ảnh hưởng, lưu lượng lưu chất trước van lúc nào cũng lớn hơn lưu lượng lưu chất sau van. Ngoài ra, van không thể điều tiết được lưu lượng dòng chảy.

Mặt khác, van chỉ thích hợp dùng cho nước sạch. Khả năng đóng mở của van sẽ bị ảnh hưởng nếu dùng trong môi trường nước bẩn có nhiều cặn và tạp chất. Van có thể bị kẹt hoặc tắc nghẽn ảnh hưởng đến năng suất hoạt động của van giảm, nặng hơn có thể gây cháy van.

Vì từ trường sinh ra sẽ là nóng điện làm cho van dễ bị chập cháy nên van không thể duy trì thời gian cấp điện lâu.

Ngoài ra, khi van điện từ hoạt động dễ gây hiện tượng tụt áp trong hệ thống do dòng van này cần áp lực để mở van.

Cuối cùng, do hiện nay có quá nhiều nhà sản xuất và nhà phân phối dòng van điện từ với nhiều sản phẩm thật giả lẫn lộn cho nên đang gây ra tâm lý hoang mang cho người tiêu dùng.

Ứng dụng

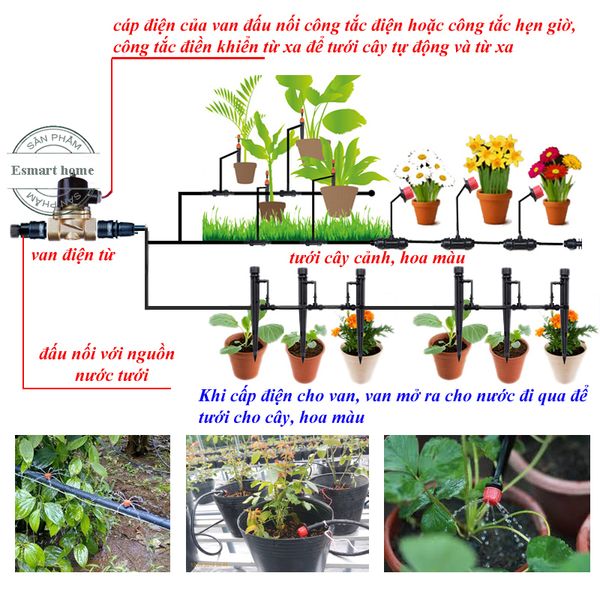

Ngày nay, van điện từ nước có rất nhiều ứng dụng phù hợp với thực tế. Do nhu cầu của con người thường đòi hỏi có hệ thống kết nối tới hệ thống tự ngắt tự mở như những hệ thống: tưới tự động cảnh quan sân vườn, tưới sân golf, nước sinh hoạt, phòng cháy chữa cháy, …. Van có độ trễ nhỏ nên có thể lắp đặt cùng với hệ thống van tín hiệu như van bướm, van cổng để tạo thành hệ thống Van điều khiển điện có thể đóng mở được các van.

Lưu ý khi chọn van điện từ

Trên thị trường có rất nhiều loại van solenoid. Vậy, để mua được loại van tốt nhất cho mục đích sử dụng của mình, chúng ta nên áp dụng các tiêu chí như sau để lựa chọn:

Đầu tiên, chúng ta cần xác định môi trường lưu chất dự định lắp đặt van. Nếu môi trường nước, chúng ta nên dùng loại van được làm từ chất liệu đồng. Vì đây là môi trường bình thường, nên không nhất thiết phải dùng loại bằng Inox hay nhựa. Những loại này có giá thành cao hơn nhiều so với van được làm bằng đồng, của hãng Unid – Đài Loan. Ngoài ra, 2 chất liệu inox và nhựa có khả năng chống ăn mòn cao cho nên với môi trường hóa chất hoặc axit thì phải dùng loại van inox hoặc van nhựa.

Để lựa chọn đúng kích cỡ van chúng ta cần xác định rõ kích thước đường ống.

Bên cạnh đó, áp suất làm việc của van cần phải phù hợp với áp suất đường ống mà ta dự định lắp đặt.

Thời gian đóng mở: Trong trường hợp cần thời gian mở ngắn, nên sử dụng van thường đóng. Ngược lại, nếu đường ống cần mở liên tục chúng ta nên sử dụng loại van thường mở. Tuy nhiên, về mặt giá cả thì loại thường đóng có giá rẻ hơn loại thường mở.

Cần tìm nhà cung cấp uy tín: Để yên tâm trong quá trình sử dụng chúng ta cần phải có sản phẩm đảm bảo chất lượng. Vì vậy, nên chọn nhà cung cấp có bảo hành dài hạn cho sản phẩm van điện từ.

Lưu ý: Van điện từ không phù hợp với những môi trường có nhiều tạp chất. Bởi cặn bẩn có thể làm kênh lá van, khi đó van sẽ không thể đóng kín, dẫn đến hiện tượng rò rỉ trong đường ống.
