BỘ CHUYỂN NGUỒN ATS

Bộ chuyển nguồn Ats là bộ cầu dao đảo chiều tự động dung trong tủ điện hộ gia đình, cơ qua, hay các nhà máy xí nghiệp…vvv

- Bộ chuyển nguồn tự động ATS là gì? ( Automactic Transfer Switch) là hệ thống chuyển đổi nguồn tự động. Khi điện lưới mất thì máy phát tự động khởi động và đóng điện cho phụ tải. Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát.

- Bộ chuyển nguồn tự động ATS thường dùng để chuyển đổi nguồn lưới-lưới hoặc lưới-máy phát.
Bộ ATS chuyển nguồn giúp bảo vệ và vận hành thiết bị liên tục, không bị gián đoạn, duy trì nguồn điện của nhà máy tránh cho thiệt hại về kinh tế khi mất điện đột ngột.
Cấu tạo bộ ATS cơ bản gồm có Khối điều khiển là 1 bộ PLC và Khối kết nối ngoại vi gồm các relay và automat đóng cắt tự động theo yêu cầu của khối điều khiển.

Nguyên lý hoạt động của bộ chuyển nguồn ATS

- Nguyên tắc cơ bản nhất của bộ chuyển nguồn ATS là nguyên tắc ưu tiên, tức là nó luôn ưu tiên cho 01 nguồn điện là nguồn chính, chỉ khi nguồn điện này có sự cố hoặc không thể cung cấp tiếp nó mới chuyển qua nguồn thứ 2 (nguồn dự phòng). Việc lựa chọn nguồn chính và dự phòng có thể thay đổi theo yêu cầu sử dụng

- Nguyên tắc thứ 2 là độc lập: mặc dù cả 2 nguồn điện (chính và dự phòng) đều được kết nối và điều khiển quá trình cấp nguồn cho phụ tải qua bộ ATS, nhưng nó phải luôn đảm bảo chỉ có 01 nguồn duy nhất cấp được cho phụ tải tại một thời điểm. Nguồn chính và dự phòng có thể hoạt động độc lập hoặc song song cùng lúc (trường hợp khởi động nguồn thứ 2 thủ công hoặc 2 nguồn điện lưới có cùng lúc, ...) nhưng chỉ có 01 nguồn được lựa chọn

(Nguyên tắc này ngược với tủ hòa đồng bộ, là đảm bảo cho nhiều nguồn cùng cấp cho phụ tải cùng lúc)

Ứng dụng của bộ chuyển nguồn ATS

Bộ chuyển nguồn ats Tủ điện ATS được sử dụng ở các khu công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, cảng, sân bay… nơi có các phụ tải đòi hỏi phải cấp điện liên tục, hay những vùng hay có sự cố mất điện lưới đột ngột.

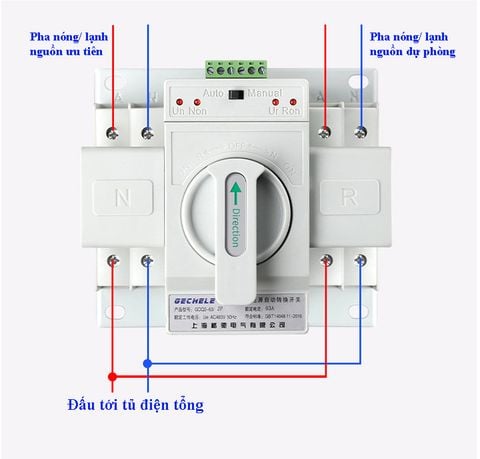

Cấu tạo cơ bản của bộ chuyển nguồn ats

Hiển thị : của bộ chuyển nguồn ats

- Đèn MAIN : đèn báo điện lưới

- Đèn GEN : đèn báo điện máy phát

- Đèn MAIN ON LOAD : báo đang cấp điện lưới cho tải

- Đèn GEN ON LOAD : báo đang cấp điện máy phát cho tải

....... và một số đèn báo khác

Bộ chuyển nguồn ATS dùng cho hộ gia đình

Điện Máy Linh Chi chúng tôi cung câp đến các bạn các bộ chuyển nguồn ats dung cho gia đình 1P cho đến 3 pha

Với các hộ gia đình dùng 2 công tơ điện có thể dùng thêm bộ hẹn giờ theo tháng để hẹn giờ bật tắt bộ chuyển nguồn ats dùng điện của mỗi công tơ trong vòng nửa tháng để tiết kiệm tiền điện
